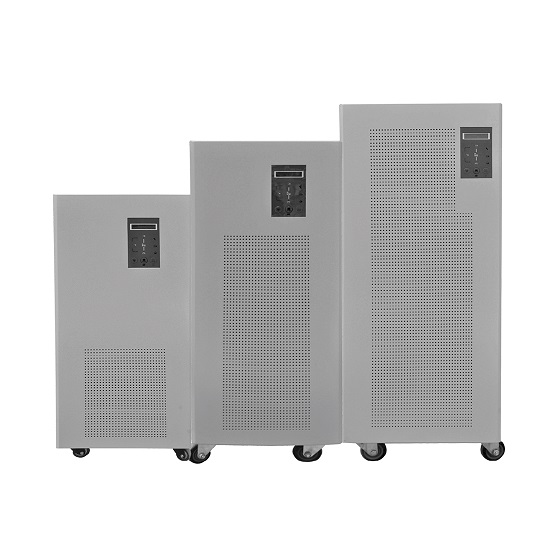

山頓UPS不間斷電源原理，UPS電池連接方法
UPS－Uninterrupted Power System；利用電池化學能作為后備能量，在市電斷電等電網故障時，不間斷地為用戶設備提供（交流）電能的一種能量轉換裝置。
2為什么用UPS
UPS的四大功能:
不停電功能，解決電網停電問題；
交流穩壓功能，解決網壓劇烈波動問題；
凈化功能，解決電網與電源污染問題；
管理功能，解決交流動力維護問題；
實現電網與用電器之間的隔離；
實現兩路電源的不間斷切換；
提供高質量電源；
電壓變換和頻率變換功能；
停電后提供后備時間。
3UPS種類
按工作原理不同，UPS分為：
離線式（后備式UPS、互動式UPS）
在線式UPS
按供電體系不同，UPS分為：單進單出UPS、三進單出UPS、三進三出UPS。
按輸出功率不同，UPS分為：
微型<6kVA
小型6-20kVA
中型20-100kVA
大型>100kVA
按電池位置不同，UPS分為：
電池內置式UPS（標準機型）
電池外置式UPS（長延時機型）
按多機運行方式不同，UPS分為：
串聯熱備份UPS（用于中小功率機器）
交替串聯熱備份UPS（中小UPS)
直接并聯UPS(用于中大功率）
按變壓器特點不同，UPS分為：高頻UPS（高頻機）、工頻UPS（工頻機）
按輸出波形不同，UPS分為：方波輸出UPS、階梯波（準正弦波）UPS、正弦波輸出UPS。
4UPS系統結構及原理
監控平臺也是UPS的最重要組成部分之一。
UPS的基本原理
后備式UPS運行原理
有市電時，市電通過開關后直接供給負載，逆變器不工作；另外，市電通過充電器給電池充電。
停電后，啟動逆變器，把電池儲存的能量通過逆變器和開關供給負載。
功率等級0.25-2KVA左右
互動式UPS運行原理
在線互動UPS與后備式比，主要區別在于：逆變器與充電器合二為一；輸出通過變壓器的抽頭跳變，實現分段穩壓。
功率等級0.7-20kVA左右
在線式UPS運行原理
不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，即逆變電路始終處于工作狀態。
功率等級0.7-1500kVA左右
1、UPS電池的紅色極注是正極，黑色的是負極，蓄電池在電池盒里是串聯的，就是說一個電池的正極連另一個電池的負極。
2、照這樣連法，最后會剩下一正一負兩條引出線，接蓄電池放電端口，注意要一一對應起來，一般左正右負，連接時注意電池短路。
3、短時間內UPS蓄電池進水是不會影響電池性能的，水是弱電解質，導電性能很弱，不過一定要立刻擦干，否則會氧化極注，使電池極注脫落，造成電池損壞。
4、更換UPS電池線傾向原公司服務站或經銷商購買原材料，以避免因容量不足而造成發熱或大火，引起火災。
5、不能用火對UPS蓄電池或電池組進行處理，否則會爆炸傷人，勿損壞或打開電池，電池溢出的電解液，具有很強的毒性，對人體有害，避免電池正負極短路，否則會引起火災或電機。
UPS外接電池連接方法
1、UPS外接電池主機功率選型依據：功率=負載/功率因數（一般按0.8計）
2、長機配置UPS電池算法如下：
計算蓄電池的最大放電電流值：I最大=Pcosф/（η*E臨界*N）
注：P→UPS電源的標稱輸出功率
cosф→UPS電源電池的輸出功率因數（工頻機一般為0.8）
η→UPS逆變器的效率，一般為0.88~0.94（實際計算中可以取0.9）
E臨界→蓄電池組的臨界放電電壓（12V電池約為10.5V，2V電池約為1.67V）
N→每組電池的數量
根據所選的蓄電池組的后備時間，查出所需的電池組的放電速率值C，然后根據：
電池組的標稱容量=I最大/C
算出電池的標稱容量。
由于使用E臨界———UPS電池的最低臨界放電電壓值，所以會導致所要求的UPS電池組的安時容量偏大的局面。按目前的使用經驗，實際電池組的安時容量可按下面公式計算：
實際電池容量（AH）=電池組的標稱容量*0.8
